Produit : Mesure de température embarquée sur un système tournant
Présentation :
Cette solution permet de mesurer la température puis de la transmettre à distance sans liaison filaire. La transmission se fait à l'aide d'un module Blutetooth.
Elle permet, par exemple, de mesures la température sur une partie tournante d'un banc machine.
La réception se fait sur un PC équipé d'un module Bluetooth (clef USB BT ou intégré) ou tout autre dispositif BT (PocketPC, Automate...).
La mesure de température se fait à l'aide de thermocouples de type-K puis le signal est conditionné et numérisé à l'aide du composant MAX 6675.
Ce composant permet de compenser la soudure froide et offre une plage de mesure de 0°C à +1024°C.
Ensuite la conversion en numérique se fait grâce à un ADC 12-Bits offrant une résolution de 0.25°C.
Le signal est envoyé au microcontrôleur via le port SPI (Interface série synchrone) à sa demande.
La carte dispose en standard de 8 conditionneurs permettant une mesure simultanée de 8 températures avec une période d'échantillonnage de 0.25 s.
Cette solution peut être adaptée à vos besoins

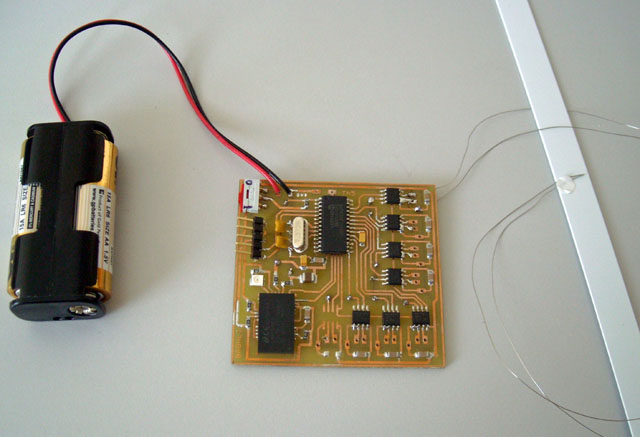

Carte de mesure de température embarquée, sans contact.
On distingue :
La carte avec le dspic, le module bluetooth et les conditionneurs de thermocouple (7 installés sur cette version). Les éléments du circuit électroniques sont en CMS afin de gagner en espace et d'obtenir des cartes toutes petites.
2 piles AA, une alimentation de 3 à 3.6 V est nécessaire. On peut également utiliser une pile au Lithium ou 2 piles AAA.
Un thermocouple de type-K est soudé sur le conditionneur n°1.
