Produit : Mesure sans fil du couple instantané et de la vitesse d'un rotor de moteur pendant son fonctionnement
Présentation :
Cette solution utilise des accéléromètres numériques MEMS montés sur l'accouplement tournant d'une machine.
Elle permet de mesurer l'accélération instantannée et absolue suivant 2 axes (axe normal et axe radial) afin d'en déduire le couple instantané et la vitesse du rotor. Les signaux sont numérisés on-chip et transmis à une carte de réception (à base de DSP ou dspic) via une liaison RF rapide sécurisée et synchronisé à une vitesse de 2 Mbps sur une porteuse de 2.4 GHz.
Plusieurs versions ont été développés. Le produit a, en standard, un diamètre interne creux de 28 mm mais il peut être adapté aux bancs existants.

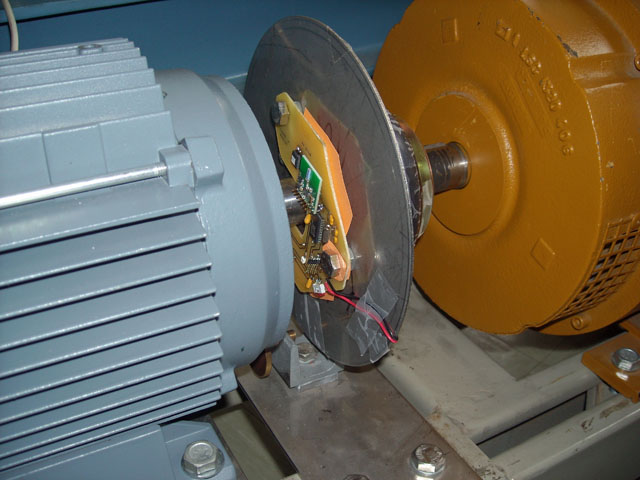

Version préléminaire montée sur un banc de 5.5 kW Cliquez sur l'image pour agrandir

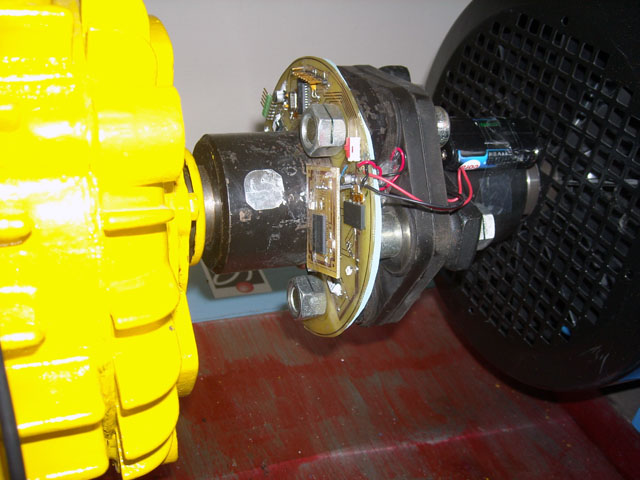

Version finale montée sur un banc de 3 kW. Cliquez sur l'image pour agrandir

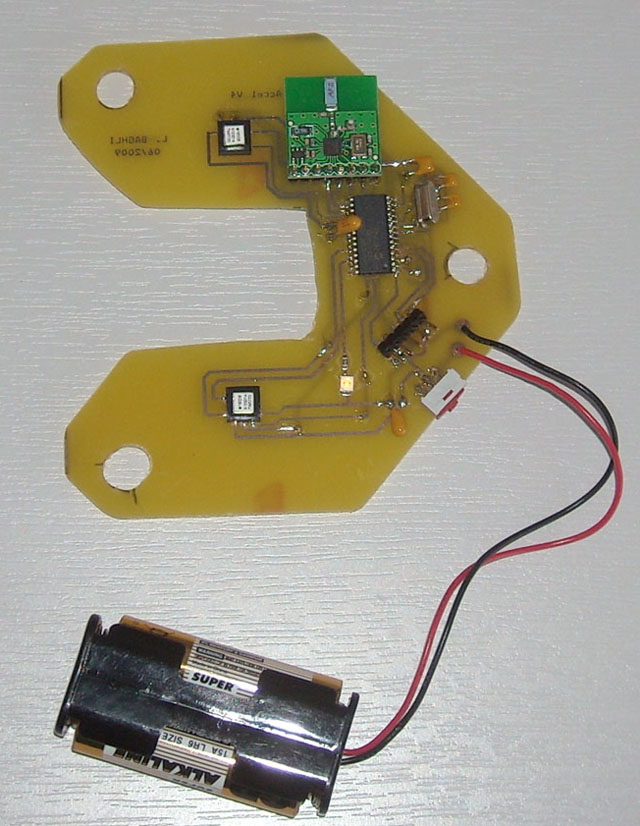

Détails de la carte de mesure sans fil du couple instantané et de la vitesse d'un rotor de moteur pendant son fonctionnement. Cliquez sur l'image pour agrandir
On distingue :
La carte avec le dspic et les 2 accéléromètres MEMS numériques (interface SPI).
2 piles AA, une alimentation de 3 à 3.6 V est nécessaire. On peut également utiliser une pile au Lithium ou 2 piles AAA.
Le module de transmission RF à 2 Mbps avec son antenne miniature (bleue).
